হাইড্রোলিক কাটিয়া সিস্টেমের সাথে গিয়ার দ্বারা স্বয়ংক্রিয়ভাবে সিলো রোল ফর্মিং মেশিন
1প্রধান স্পেসিফিকেশনঃ
| না. |
উপাদানটির স্পেসিফিকেশন |
|
1
|
উপযুক্ত উপাদান |
জিআই বা কার্বন ইস্পাত
|
|
2
|
কাঁচামালের প্রস্থ |
পুলিনের আকারের উপর ভিত্তি করে। |
| 3 |
বেধ |
0.৮-২.০ মিমি |
2. প্রক্রিয়া প্রবাহের চার্ট
হাইড্রোলিক ডি-কয়েল → রোল ফর্মিং → হাইড্রোলিক পাঞ্চিং ((২ সেট) → কাটিং →কুরিং মেশিন → পণ্য
3. উপাদানগুলির স্পেসিফিকেশন
না.
| |
টেকনিক্যাল স্পেসিফিকেশন ও মন্তব্য |
| 1 |
৫টি হাইড্রোলিক আনকোলার
|
- খাওয়ানোর প্রস্থঃ 1250mm
- ধারণক্ষমতাঃ ৫ টন
- ব্যাসার্ধঃ 470-520mm
- সর্বাধিক আউট ব্যাসার্ধঃ 1500mm
- কাজের গতিঃ 0--20m/min নিয়মিত
- প্রধান মোটর শক্তিঃ 5.5KW এসি মোটর
- হাইড্রোলিক শক্তিঃ 4kw
- ফ্রিকোয়েন্সি কনভার্টার দ্বারা নিয়ন্ত্রিত গতি
- রঙঃ নীল
- পরিমাণঃ ১
|
| 2 |
প্রধান রোল ফর্মিং মেশিন
|
- রোল স্টেশনঃ প্রায় ১৩ টি স্টেশন
- রোলার উপাদানঃ 58-62 ডিগ্রি কঠোরতার সাথে Gcr15 লেয়ারিং উপাদান ক্রোমযুক্ত পৃষ্ঠ
- শ্যাফ্ট ব্যাসার্ধঃ ¢95mm উপাদানঃ SAE1045 quenching এবং tempering সঙ্গে
- ট্রান্সমিশনঃ চেইন দ্বারা 1.2 ইঞ্চি ডাবল লাইন
|
| 3 |
মেশিনের কাঠামোঃ
|
- প্রধান ফ্রেম 350H বীম ওয়েল্ডিং দ্বারা
- মেশিনের কাঠামোঃ প্রাচীর প্যানেল
- দুর্ঘটনা এড়ানোর জন্য, মেশিন ড্রাইভ অংশটি সুরক্ষা কভার আছে।
|
| 4 |
পাঞ্চিং
|
- গ্রাহকের উপর ভিত্তি করে punching অঙ্কন প্রদান, এই মেশিন দুটি ইউনিট হাইড্রোলিক punching সিস্টেম, servo এবং গিয়ার র্যাক ড্রাইভ গ্রহণ করতে হবে
- পাঞ্চ এবং ডলি সিআর-১২, কঠোরতা এইচআরসি ৫৮-৬২ এবং ক্রোম লেপ।
- অপারেটরের কনসোলে অবস্থিত পিসিতে ইনস্টল করা একটি প্রোগ্রাম দ্বারা পুরো পাঞ্চিং অপারেশনটি স্বয়ংক্রিয় করা উচিত এবং নিয়ন্ত্রণ করা উচিত।
- হাইড্রোলিক শক্তিঃ ১১ কিলোওয়াট
- সার্ভো মোটরঃ 5.5kw
|
| 5 |
হাইড্রোলিক কাটিং সিস্টেম
|
- গঠনের পরে কাটাঃ রোল গঠনের পরে প্রয়োজনীয় দৈর্ঘ্যে শীট কাটা
- কাজ করার জন্য দুটি হাইড্রোলিক সিলিন্ডার ব্যবহার করে।
- ফলকের উপাদানঃCr12, 58-62 HRC কঠোরতা
- হাইড্রোলিক দ্বারা কাটা শক্তি, 11KW
- কাজের চাপঃ 20 এমপিএ নিয়মিত
- দৈর্ঘ্য পরিমাপঃ স্বয়ংক্রিয় এনকোডার দৈর্ঘ্য পরিমাপ
- দৈর্ঘ্যের অনুমোদনঃ প্রতিটি টুকরো শেষ পণ্যের জন্য +/- 1.5 মিমি
|
| 6 |
বাঁকা মেশিন
|
- বেধঃ 1.0-2.0mm কার্বন ইস্পাত, 550Mpa
- সর্বোচ্চ ব্যাসার্ধঃ প্রায় ৩ মিটার
- সর্বাধিক ফিডিং প্রস্থঃ গ্রাহকের অঙ্কন উপর ভিত্তি করে
- রোল স্পিডঃ০-১০ মি/মিনিট
- প্রধান শক্তিঃ7.৫ কিলোওয়াট
- রোল স্টেশনঃ ৩ টি স্টেশন
- শ্যাফ্ট উপাদানঃSAE1045 quenching এবং tempering সঙ্গে
- শ্যাফ্টের ব্যাসার্ধঃ 120mm
- রোলের উপাদানঃ Gcr15 ইস্পাত, পোলিশ এবং HRC58-62 °
- কার্ভিং মোডঃ অনুভূমিক
|
| 7 |
জলবাহী সিস্টেম
|
- হাইড্রোলিক শক্তিঃ ১১ কিলোওয়াট
- কাজের চাপঃ 20 এমপিএ নিয়মিত
- সোলিনয়েড ভালভঃ ৪টি গ্রুপ
- হাইড্রোলিক তেলঃ 46# হাইড্রোলিক তেল
- পরিমাণ:1
|
| 8 |
কম্পিউটার কন্ট্রোল ক্যাবিনেট
|
- প্রোফাইলের দৈর্ঘ্য এবং পরিমাণের প্রোগ্রামযোগ্য সেটিং
- অপারেটিং সিস্টেমের ভাষাঃ ইংরেজি এবং চীনা
- ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজঃ 380 ভোল্ট, 50 হার্টজ, 3 ফেজ
- কম্পিউটার দৈর্ঘ্য এবং পরিমাণ নিয়ন্ত্রণ করতে ব্যবহৃত। মেশিন স্বয়ংক্রিয়ভাবে দৈর্ঘ্য কাটা এবং প্রয়োজনীয় পরিমাণ অর্জন করা হয় যখন বন্ধ হবে
- দৈর্ঘ্যের ভুল সহজেই সংশোধন করা যায়।
- কন্ট্রোল প্যানেলঃ বোতাম টাইপ সুইচ এবং টাচ স্ক্রিন
- দৈর্ঘ্যের এককঃ মিলিমিটার
- পিএলসি ব্র্যান্ডঃ প্যানাসনিক
|
| 9 |
টেবিলের বাইরে
|
- ইস্পাত টিউব দ্বারা একত্রিত
- এক সমর্থন রোলার সঙ্গে এক আউট টেবিল
- পরিমাণঃ ৩টি
|

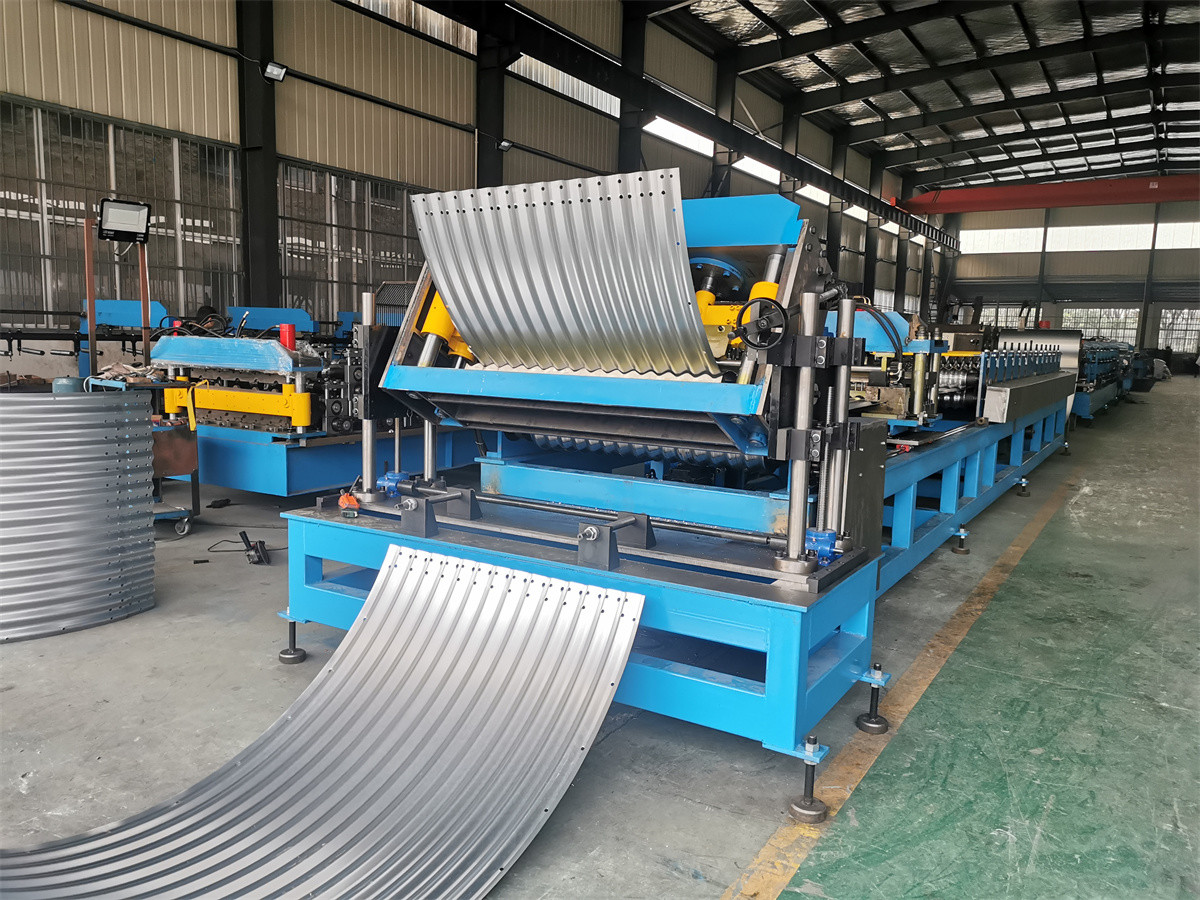

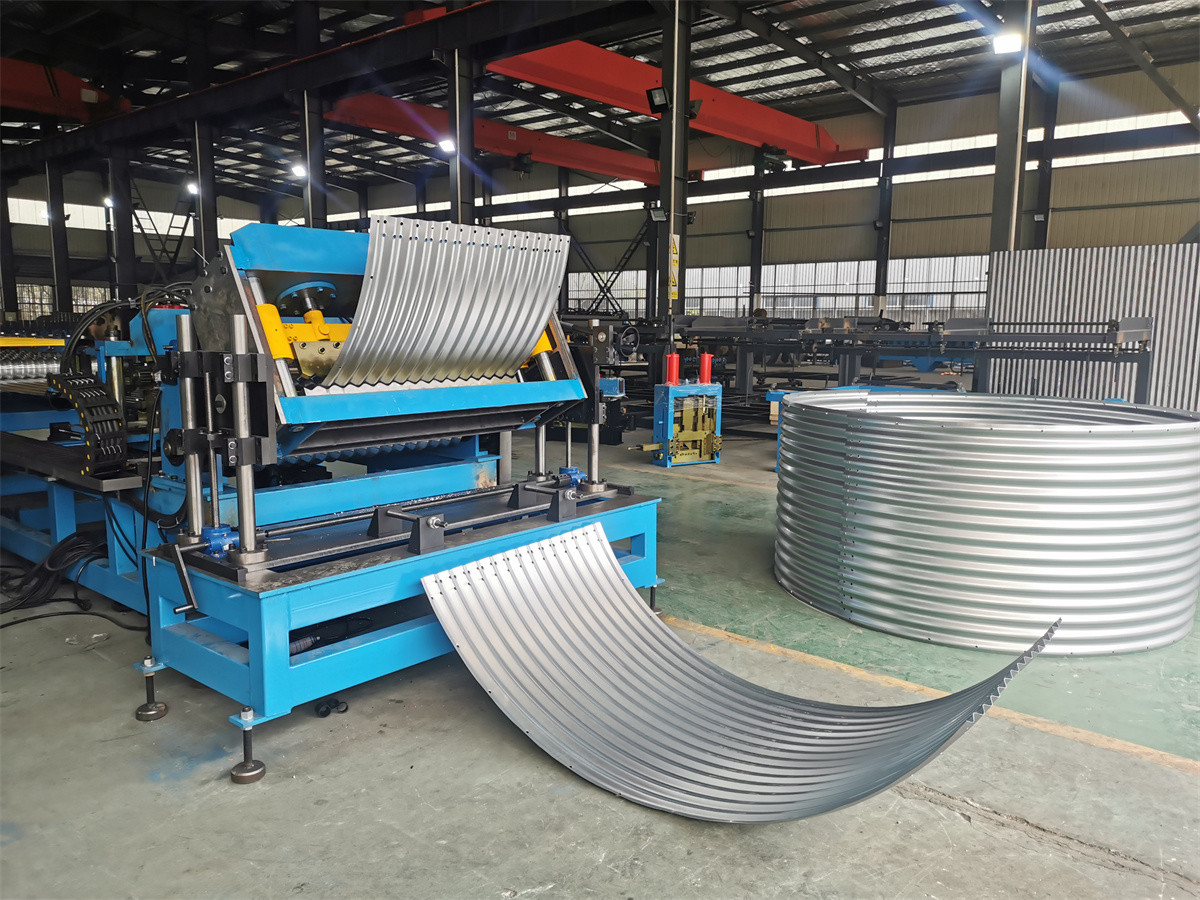

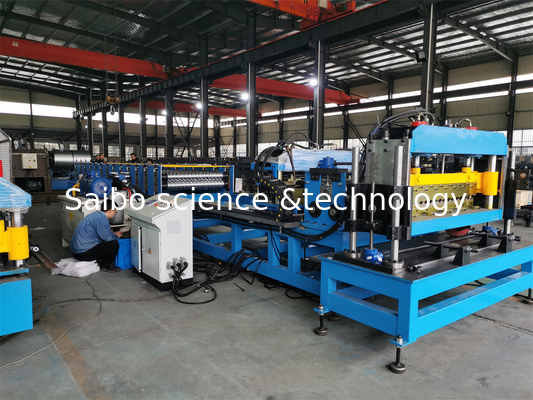

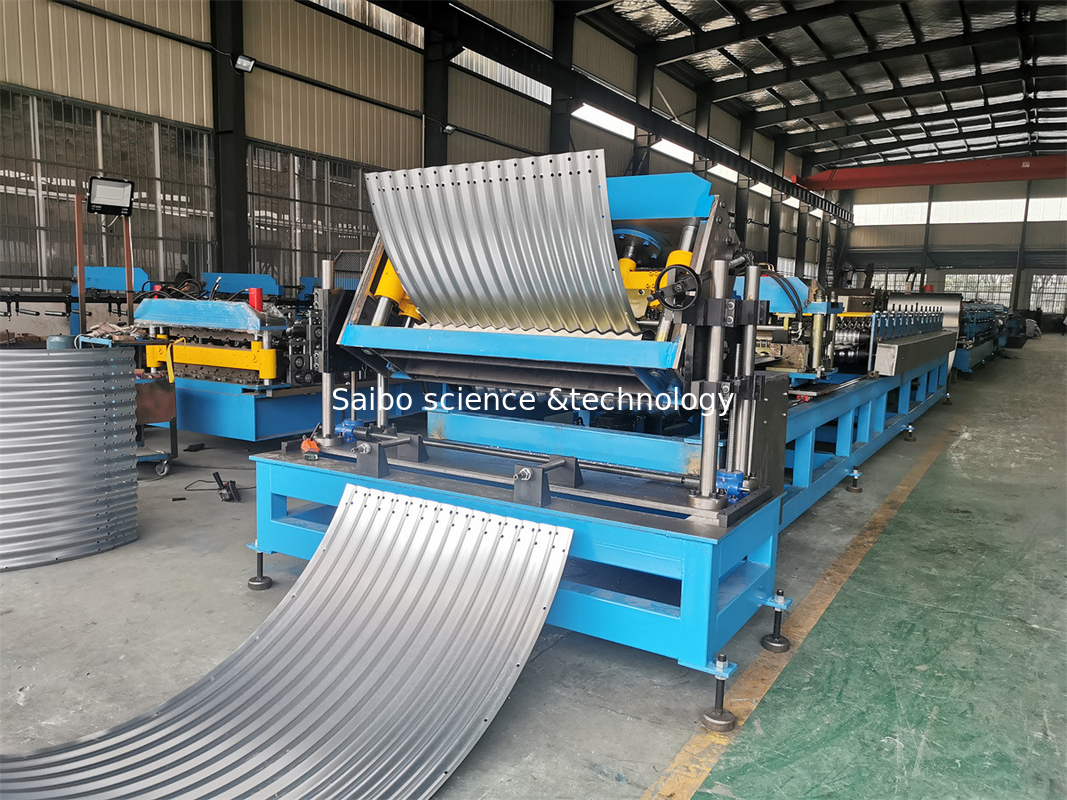

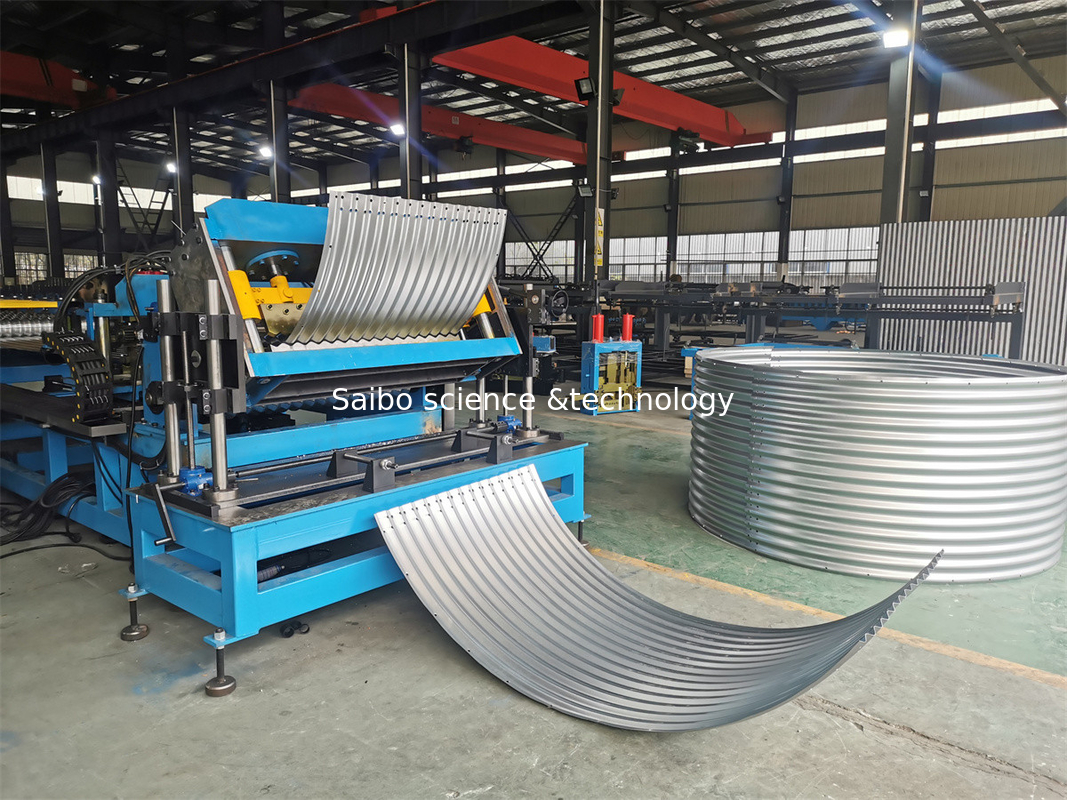

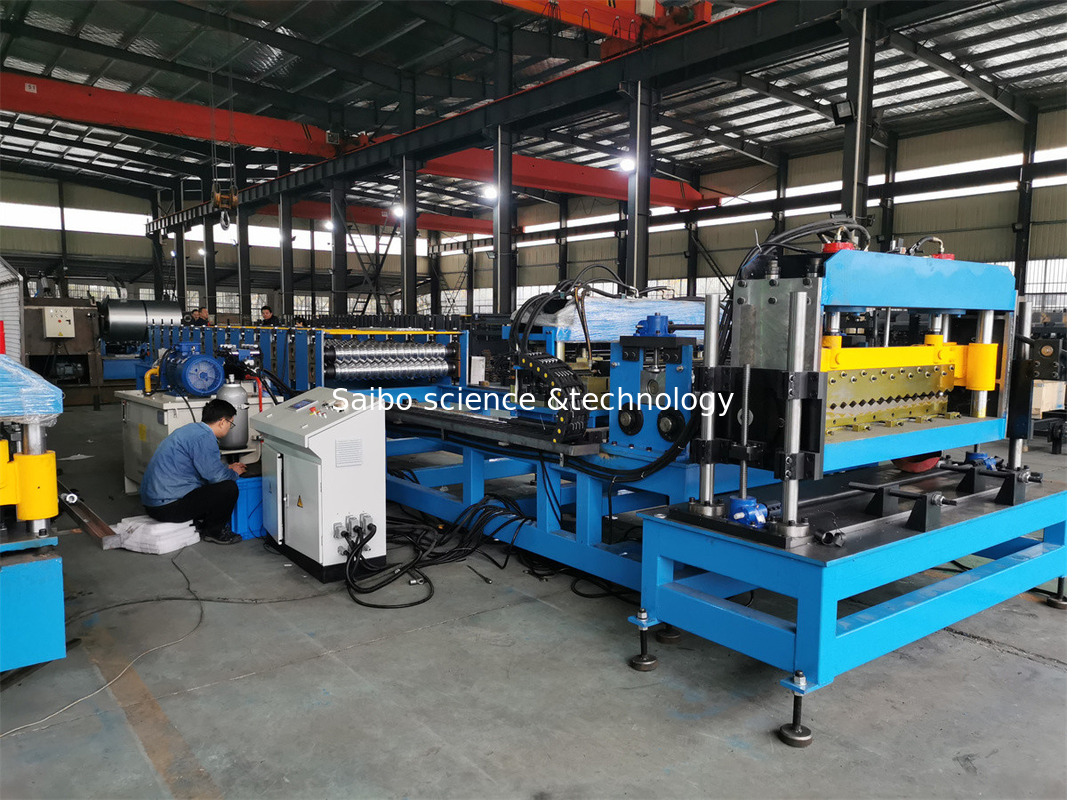

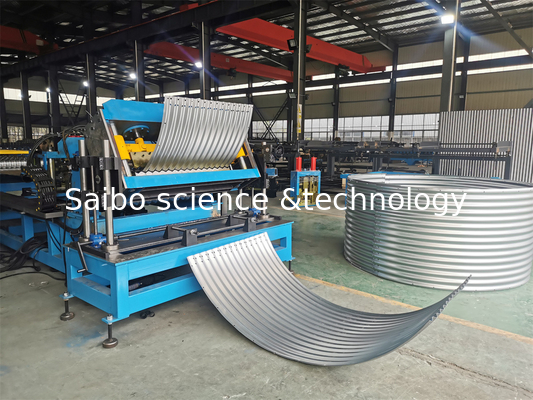

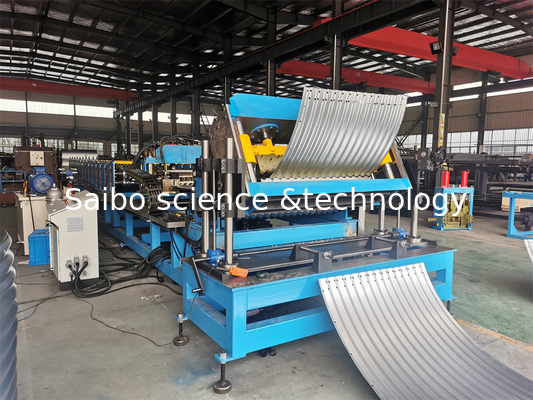

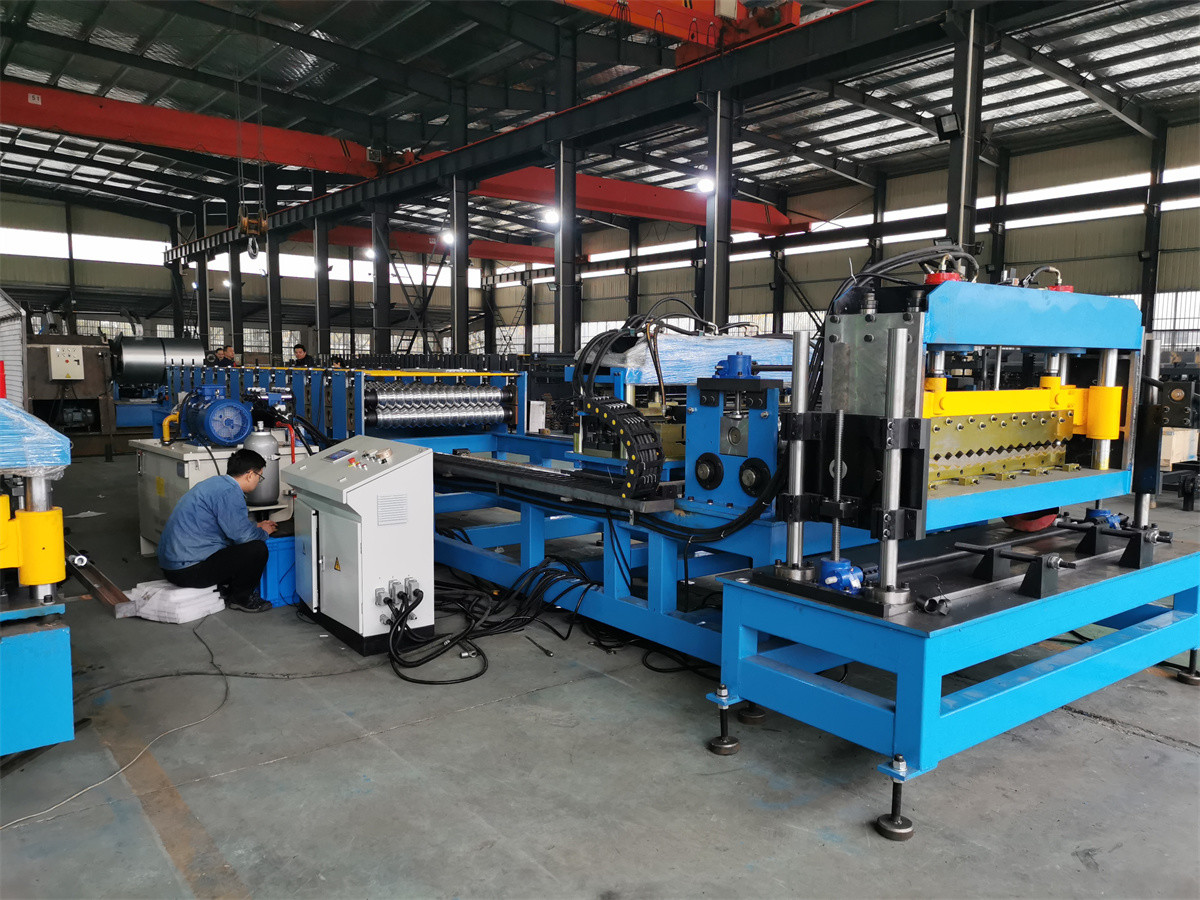

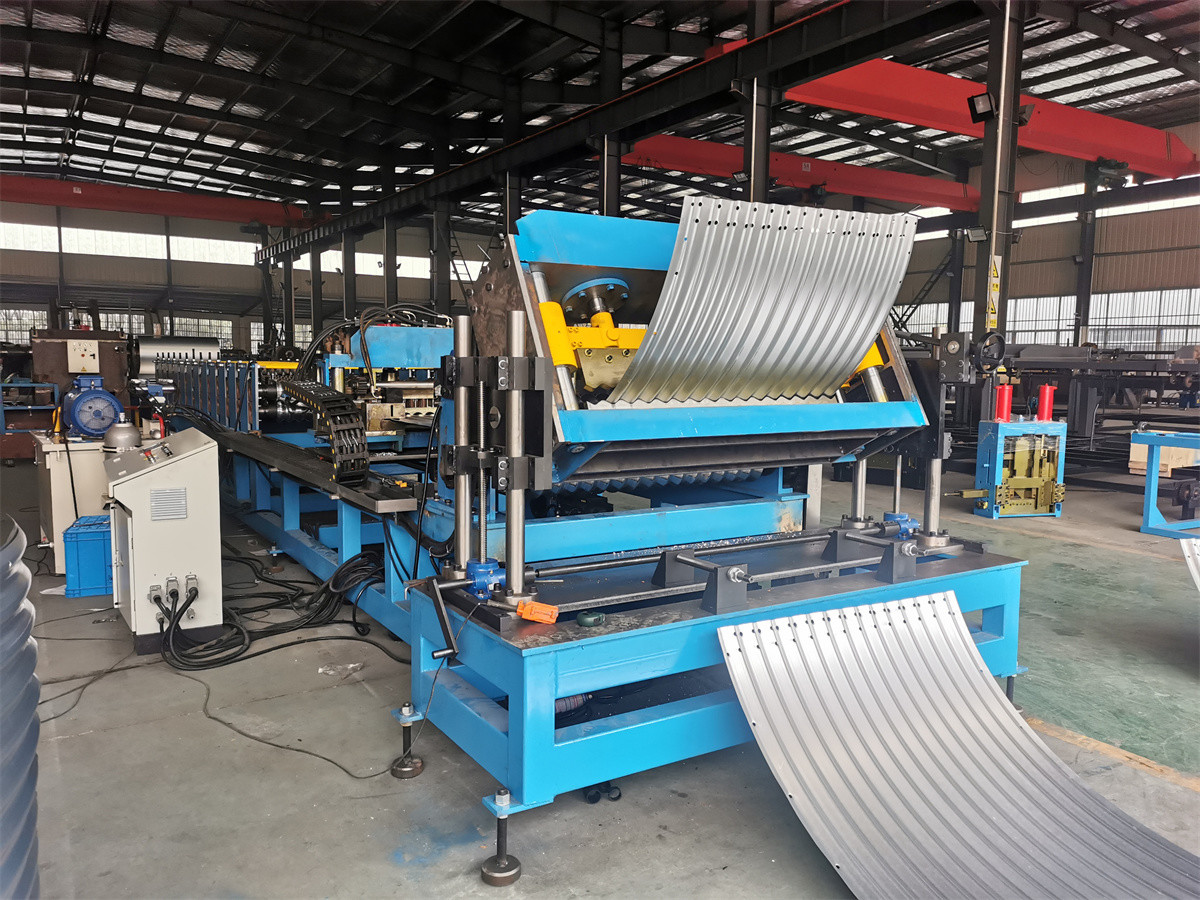

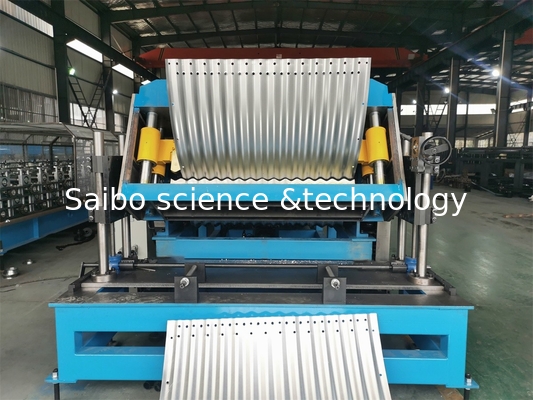

4. রেফারেন্সের জন্য মেশিনের ছবি
5গ্যারান্টি
- গ্যারান্টিঃচালানের তারিখ থেকে 1 বছরের গ্যারান্টি
- গ্যারান্টিঃ
1: উৎপাদন ত্রুটির কারণে ত্রুটির বিরুদ্ধে গ্যারান্টিযুক্ত, শিপিংয়ের তারিখ থেকে 1 বছরের জন্য। মেরামত বিনামূল্যে করা হবে।
2: নিম্নলিখিত পরিস্থিতিতে গ্যারান্টি সময়ের মধ্যেও মেরামত পরিবর্তন ছাড়াই করা হবে না
- একটি প্রাকৃতিক দুর্যোগের কারণে ক্ষতি হয়
- ব্যবহারকারীর ত্রুটির কারণে ত্রুটি ঘটেছে
- ত্রুটি পরিবর্তন কারণে ঘটে
- ইনস্টলেশনের পরে আরও চলাচল বা পরিবহনের কারণে ত্রুটি ঘটে
3: বিমানের টিকিট, পরিবহন খরচ, হোটেল,গ্যারান্টি সময়ের মধ্যে মেশিনের রক্ষণাবেক্ষণের জন্য নির্মাতার প্রকৌশলীকে ক্রেতা কারখানায় পাঠাতে হলে, প্রতিদিনের খাবার এবং 100 ডলার ক্রেতার অ্যাকাউন্টে থাকবে।.
6. FQA
1) প্রশ্নঃ আপনি কি নির্মাতা বা ট্রেডিং কোম্পানি?
উঃ আমরা একটি উৎপাদনকারী এবং ট্রেডিং কোম্পানি ।
২) প্রশ্নঃ আপনি কি বিদেশে ইনস্টলেশন এবং প্রশিক্ষণ প্রদান করেন?
উঃ বিদেশে মেশিন ইনস্টল এবং কর্মীদের প্রশিক্ষণ সেবা ঐচ্ছিক।
3) প্রশ্নঃ আপনার বিক্রয়োত্তর সহায়তা কেমন?
উত্তরঃ আমরা দক্ষ প্রযুক্তিবিদদের দ্বারা অনলাইন প্রযুক্তিগত সহায়তা এবং বিদেশী পরিষেবা সরবরাহ করি।
4) প্রশ্নঃ আপনার কারখানাটি মান নিয়ন্ত্রণের বিষয়ে কীভাবে কাজ করে?
উত্তরঃ মান নিয়ন্ত্রণের ক্ষেত্রে কোন সহনশীলতা নেই। মান নিয়ন্ত্রণ আইএসও9001 মেনে চলে। প্রতিটি মেশিনের চালানের আগে এটি প্যাকিংয়ের জন্য পরীক্ষা পাস করতে হবে।
৫) আমি কিভাবে আপনাকে বিশ্বাস করতে পারি যে মেশিনগুলি চালানোর আগে পরীক্ষার জন্য আটকানো হয়েছে?
উত্তর: ১) আমরা আপনার রেফারেন্সের জন্য পরীক্ষার ভিডিও রেকর্ড করি। অথবা,
2) আমরা আপনাকে স্বাগত জানাই আমাদের কারখানা পরিদর্শন এবং নিজের দ্বারা মেশিন পরীক্ষা।
6) প্রশ্নঃ আপনার কাছে কি এই ছাদ প্যানেল রোল ফর্মিং মেশিন স্টক আছে?
উঃ না, মেশিনটি অর্ডার অনুযায়ী তৈরি করা হয়।
6ইনস্টলেশন এবং প্রশিক্ষণ:
ক্রেতা যদি আমাদের কারখানা পরিদর্শন করে এবং মেশিনটি পরীক্ষা করে, আমরা আপনাকে মেশিনটি কীভাবে ইনস্টল এবং ব্যবহার করতে হবে তা শিখিয়ে দেব এবং আপনার কর্মী / প্রযুক্তিবিদকে মুখোমুখি প্রশিক্ষণ দেব।
b. visiting ছাড়া, আমরা আপনাকে ইনস্টল এবং অপারেট শেখান ব্যবহারকারী ম্যানুয়াল এবং ভিডিও পাঠাতে হবে.
C. যদি ক্রেতা আপনার স্থানীয় কারখানায় যেতে আমাদের প্রযুক্তিবিদ প্রয়োজন, দয়া করে বোরড এবং থাকার ব্যবস্থা এবং অন্যান্য প্রয়োজনীয় জিনিস।
