55kw প্যাডেল প্লেট রোল ফর্মিং মেশিন 160T পাঞ্চিং সহ স্বয়ংক্রিয়ভাবে ড্রাইভিং

1

2

হাইড্রোলিক আন-কয়লার

• খাওয়ানোর প্রস্থ: 600 মিমি
• ক্ষমতা: 5 টন
• ইন্টার ব্যাস: 460-560 মিমি
• সর্বাধিক আউট ব্যাস: 1500 মিমি
• কুণ্ডলী ধারক মধ্যে কুণ্ডলী স্থাপন: জলবাহী উত্তোলন
• কাজের গতি: 0--20 মি/মিনিট সামঞ্জস্যযোগ্য
• প্রধান মোটর শক্তি: 5.5KW এসি মোটর
• জলবাহী শক্তি: 4kw
• গতি ফ্রিকোয়েন্সি কনভার্টার দ্বারা নিয়ন্ত্রিত
• রঙ: নীল
• পরিমাণ: 1

সমতলকরণ অংশ

• লেভেলিং রোলার: উপরেরটি 3টি রোলার, নিচে 4টি স্টেশন (মোট 7টি স্টেশন)
• শক্তি: 5.5 কিলোওয়াট

সার্ভো ফিডিং এবং পাঞ্চিং মেশিন

• সার্ভো মেশিন:

• মেশিন উচ্চ গতি এবং নির্ভুলতা করতে সার্ভো ফিডিং এবং পাঞ্চিং মেশিন গ্রহণ করে
• সার্ভো ব্র্যান্ড: ইয়াসকাওয়া
• সার্ভো পাওয়ার: 2.9 কিলোওয়াট

• ছিদ্র করার যন্ত্র:

• পাঞ্চিং মেশিন বহন ক্ষমতা 160T
• পাঞ্চিং মেশিন মডেল: JH-21-160
• পাঞ্চিং মেশিন খোঁচা অবিরত গ্রহণ
• গতি: 25 বার/মিন
• পাঞ্চিং মেশিনের ব্র্যান্ড: ইয়াং লি

• পাঞ্চিং ছাঁচের প্রযুক্তির বিবরণ:

  পাঞ্চিং ছাঁচ উপাদান: তাপ চিকিত্সা সঙ্গে Cr12

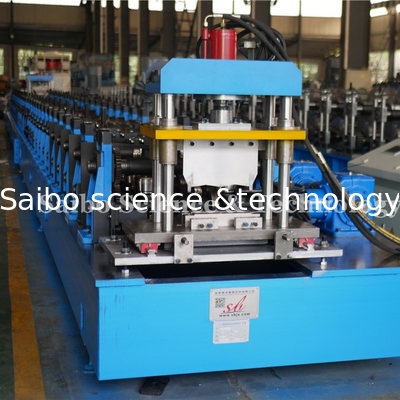

হাইড্রোলিক পাঞ্চিং

• পাঞ্চিং দূরত্ব পিএলসি নিয়ন্ত্রণ দ্বারা হয়
• পাঞ্চিং ডাই: D2 HRC 58-62 ° সহ

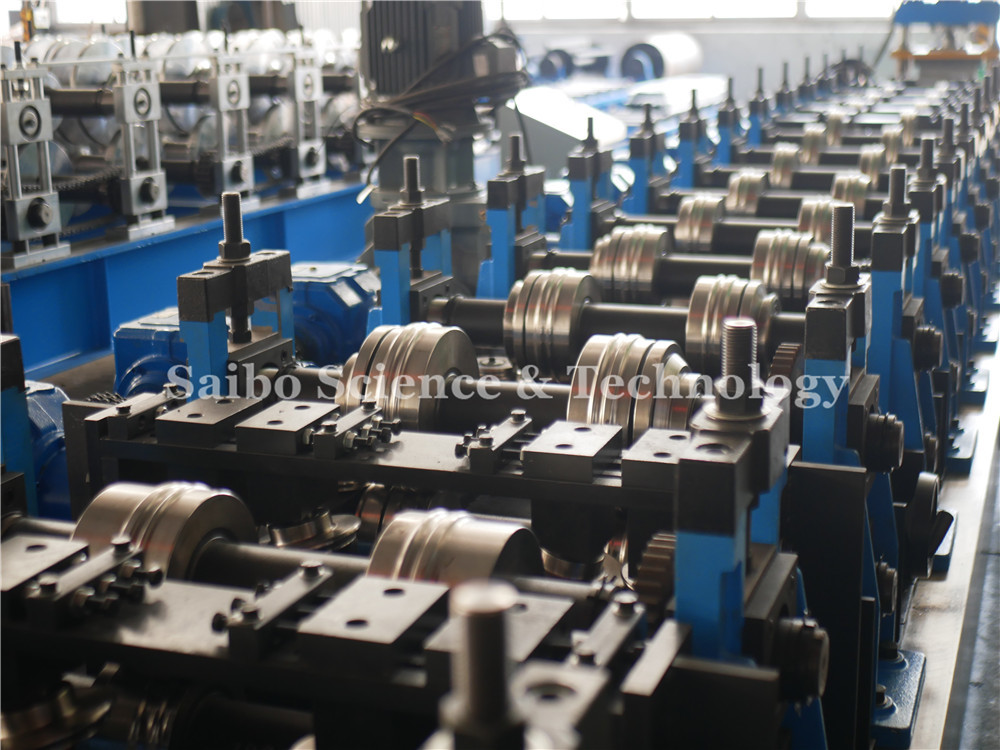

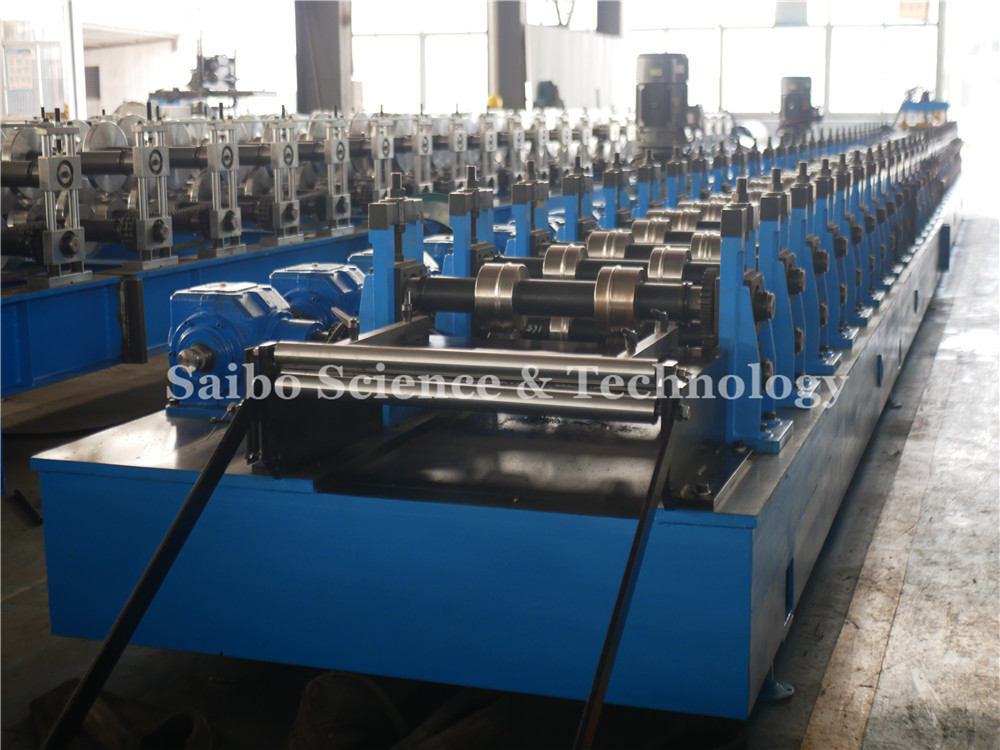

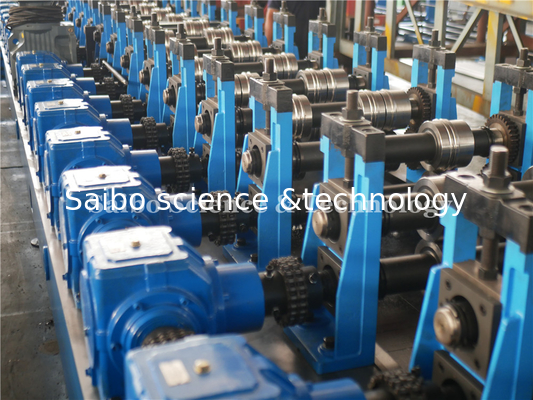

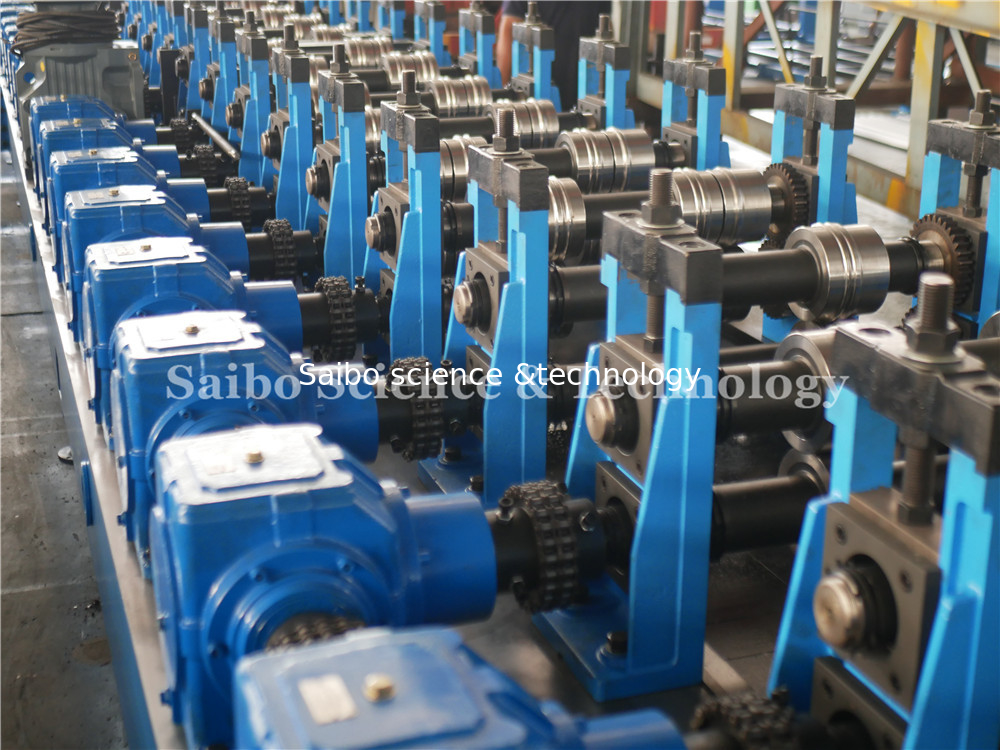

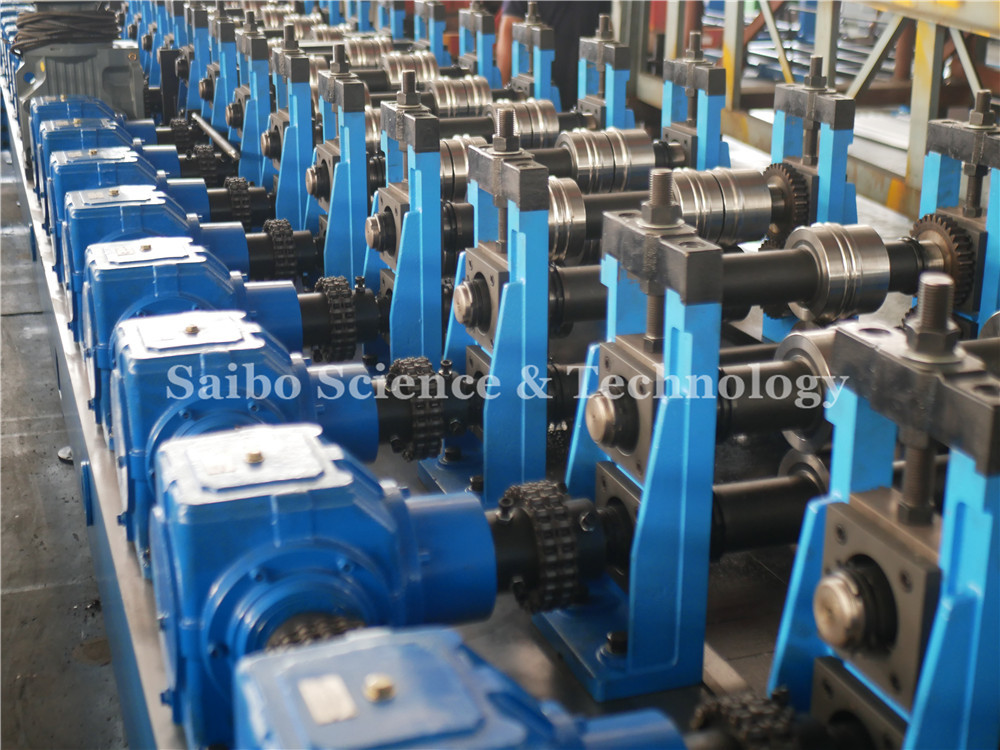

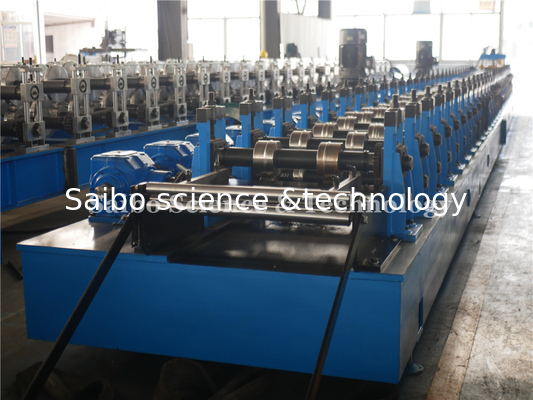

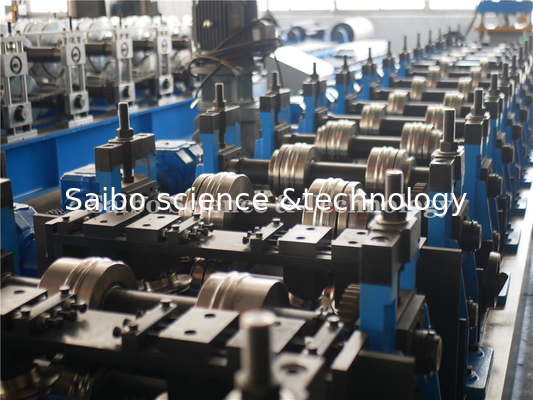

প্রধান মেশিন

• রোল স্টেশন: 25টি স্টেশন
• রোলারের উপাদান: Gcr15 ইস্পাত, quenching, HRC55-58°
• প্রধান শ্যাফ্টের উপাদান: 45﹟ফোরজ স্টিলের ব্যাস রোলার: Ф76 মিমি
• প্রধান শক্তি: 15KW
• রোলার স্পেসার সামঞ্জস্য করে আকার পরিবর্তন করুন এবং কাটিং ডাই পরিবর্তন করুন
• দুর্ঘটনা এড়াতে, চালিত অংশগুলি প্রতিরক্ষামূলক আবরণে আচ্ছাদিত করা হবে
• ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ: 380 V, 50 Hz, 3 ফেজ

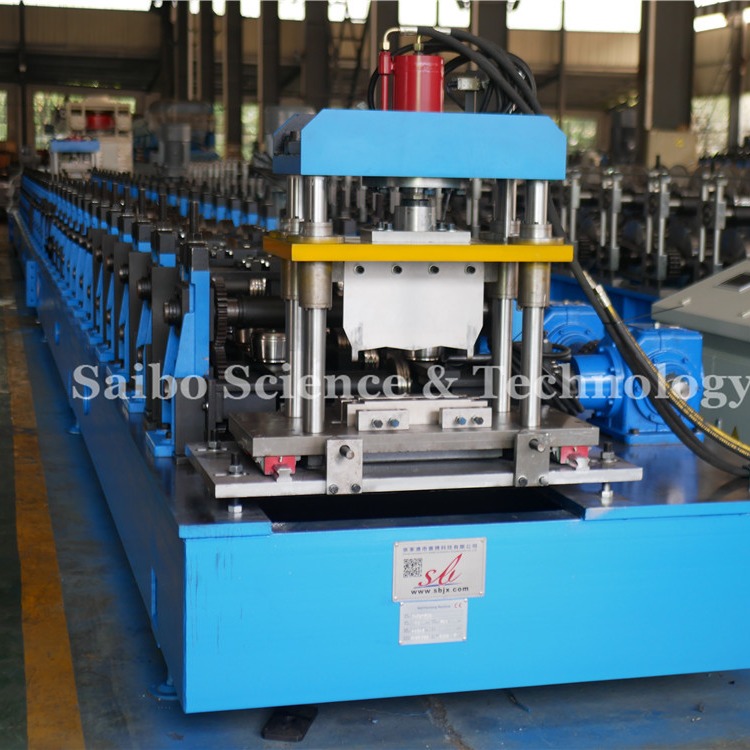

হাইড্রোলিক কাটিং সিস্টেম

• মেশিন হাইড্রোলিক পোস্ট কাটিয়া সিস্টেম, 45 ° মোচড় কাটিং গ্রহণ করে।
• জলবাহী দ্বারা কাটা ক্ষমতা, 7.5kw
• গঠনের পরে কাটা: রোল গঠনের পরে শীটটি প্রয়োজনীয় দৈর্ঘ্যে কাটুন
• কাটিং গতি: কাটার সময় প্রধান মেশিনটি বন্ধ হয়ে যাবে, গতির পরে মেশিনটি স্বয়ংক্রিয়ভাবে চলতে থাকবে।
• ব্লেডের উপাদান: তাপ চিকিত্সা 58-60°.2 সেট কাটার সহ Cr12
• দৈর্ঘ্য পরিমাপ: স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ
• দৈর্ঘ্যের সহনশীলতা: 3000 মিমি +/- 1.5 মিমি

কম্পিউটার কন্ট্রোল ক্যাবিনেট

• প্রোফাইলের দৈর্ঘ্য এবং পরিমাণের প্রোগ্রামেবল সেটিং
• অপারেটিং সিস্টেমের ভাষা: ইংরেজি এবং চীনা
• দৈর্ঘ্য এবং পরিমাণ নিয়ন্ত্রণ করতে ব্যবহৃত কম্পিউটার।মেশিন স্বয়ংক্রিয়ভাবে দৈর্ঘ্য কাটা হবে এবং প্রয়োজনীয় পরিমাণ অর্জন করা হলে বন্ধ হবে
• দৈর্ঘ্যের ভুলতা সহজেই সংশোধন করা যেতে পারে।
• পিএলসি ব্র্যান্ড: প্যানাসনিক

আউট টেবিল

• ইস্পাত টিউব দ্বারা সংযুক্ত
• আকার: প্রায় 2.0 মি লম্বা * 0.8 মি চওড়া * 0.6-1 মি
• তিনটি সাপোর্ট রোলার সহ একটি আউট টেবিল
• পরিমাণ: 2 ইউনিট
